배터리용 버스바 (Bus Bar) 완전 정리

서론 1: 버스바란 무엇일까?

버스바(Bus Bar)는 배터리 팩이나 모듈 내부에서 전류를 안정적으로 분배하고 흐르게 해주는 전도성 금속 부품입니다. 쉽게 말해, 셀과 셀, 셀과 모듈, 모듈과 팩을 전기적으로 연결하는 ‘전기 고속도로’라고 보시면 됩니다.

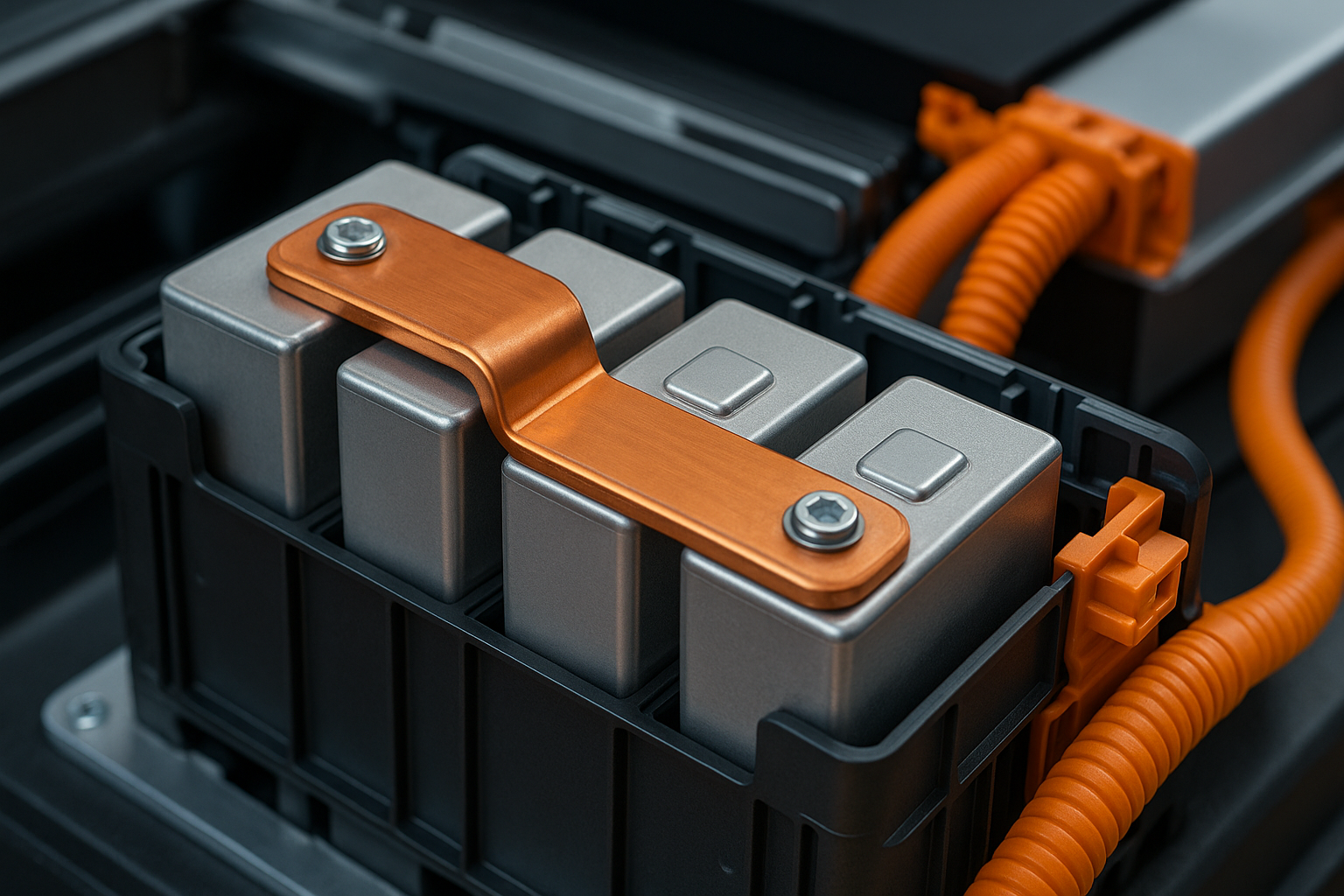

📷 배터리 모듈 내부에서 굵은 구리판(버스바)이 연결된 모습

---

서론 2: 왜 버스바가 중요할까?

EV(전기차)나 ESS(에너지저장장치)에서 수백~수천 암페어의 전류가 흐르는데, 이때 전류를 안전하고 효율적으로 전달하기 위해 버스바가 반드시 필요합니다. 버스바는 단순한 연결재가 아니라 전류 손실 최소화, 발열 관리, 안전성 확보라는 핵심 역할을 합니다.

📷 https://youtu.be/_f8Z9o3jCmk



---

서론 3: 버스바와 전선의 차이점

많이들 “굵은 케이블 대신 전선을 쓰면 되지 않나?” 라고 생각하실 수 있는데요.

• 전선은 유연성은 뛰어나지만 발열, 저항, 대전류 한계에서 불리합니다.
• 버스바는 평판 구조라 냉각이 유리하고, 대전류에도 안정적으로 동작합니다.

📹 https://youtu.be/xafeXw9YrZk



---

본론: 버스바의 형태, 소재, 재질, 필요성

1. 형태 (Shape)

• 플레이트(Plate)형 : 가장 일반적, 얇은 판 형태
• 적층(Laminated)형 : 절연재와 도체를 적층해 EMI(전자파 간섭) 감소 및 안정성 향상
• 플렉시블(Flexible)형 : 셀 간 움직임이나 진동 흡수를 위해 유연한 구조 적용

---

2. 소재 & 재질 (Material)

버스바는 전도도 + 기계적 강도 + 가공성 + 비용을 고려해 선택됩니다.

구분                                                     대표 소재특징                                                         적용 예시

구리 (Cu, C1100, C1020)	고전도성, 낮은 접촉 저항, 높은 가격	고출력 EV 배터리
알루미늄 (Al, A1050)	가벼움, 저비용, 전도도는 Cu 대비 낮음	대형 ESS, 경량화 차량
니켈 도금 구리	부식 방지, 용접성 향상	EV 모듈 연결부
복합소재 (Cu-Al 클레드)	무게와 전도성 절충	최신 전기차

---

3. 필요성 (Necessity)

버스바가 없다면 배터리 팩은 다음과 같은 문제에 직면합니다.

• 전류 불균형 → 셀 수명 단축
• 발열 증가 → 안전성 문제 (열폭주 위험)
• 높은 저항 → 효율 저하, 주행거리 감소

따라서 버스바는 단순한 ‘연결 부품’이 아니라 배터리 신뢰성을 결정하는 핵심 부품이라 할 수 있습니다.

---

결론

버스바는 배터리 내부에서 전류의 대동맥 역할을 하며,

• 형태: 판형, 적층형, 플렉시블형
• 소재: 구리, 알루미늄, 복합재
• 필요성: 효율, 안전, 수명 보장

이라는 특징을 가집니다. 전기차, ESS, 로봇, 드론 등 다양한 전력 시스템에서 버스바의 최적 설계가 배터리 성능을 좌우한다고 해도 과언이 아닙니다.
